UV2D Ohjaamomoduuli

Ohjaamossa on tyypillisesti kymmeniä kytkimiä, potentiometrejä ja merkkivaloja, joista jokainen vaatisi oman johtimensa ohjausjärjestelmään asti. UV2D kokoaa ne yhteen paikkaan: moduuli asennetaan ohjaamoon kytkinten lähelle, ja koneen runkoon lähtee vain CAN-väylä ja käyttöjännite. Johtosarja lyhenee, liitoksia on vähemmän ja vikaa on helpompi etsiä.

UV2D on osa Usevoltin ohjausjärjestelmää, ja kuten kaikki muutkin ohjaimemme, se säädetään UV0D-kosketusnäytön kautta — ilman tietokonetta tai erillisiä ohjelmointityökaluja.

• 7 digitaalista tuloparia, 30 V:n jännitteen kestäviä — kytkimille, vipukytkimille ja rajoille.
• 4 analogista jännitetuloa 0 – 5 V — potentiometreille ja antureille.
• 4 suhteellista PWM-lähtöä virtatakaisinkytkennällä, 2300 mA — myös pienten venttiilien tai merkkivalojen ohjaukseen.
• Anturien käyttöjännitteet valmiina: VDD 700 mA ja 5 V 300 mA.
• Alumiinikotelo ja IP67 — kestää ohjaamon lämpötilat ja pölyn.

Tekniset tiedot

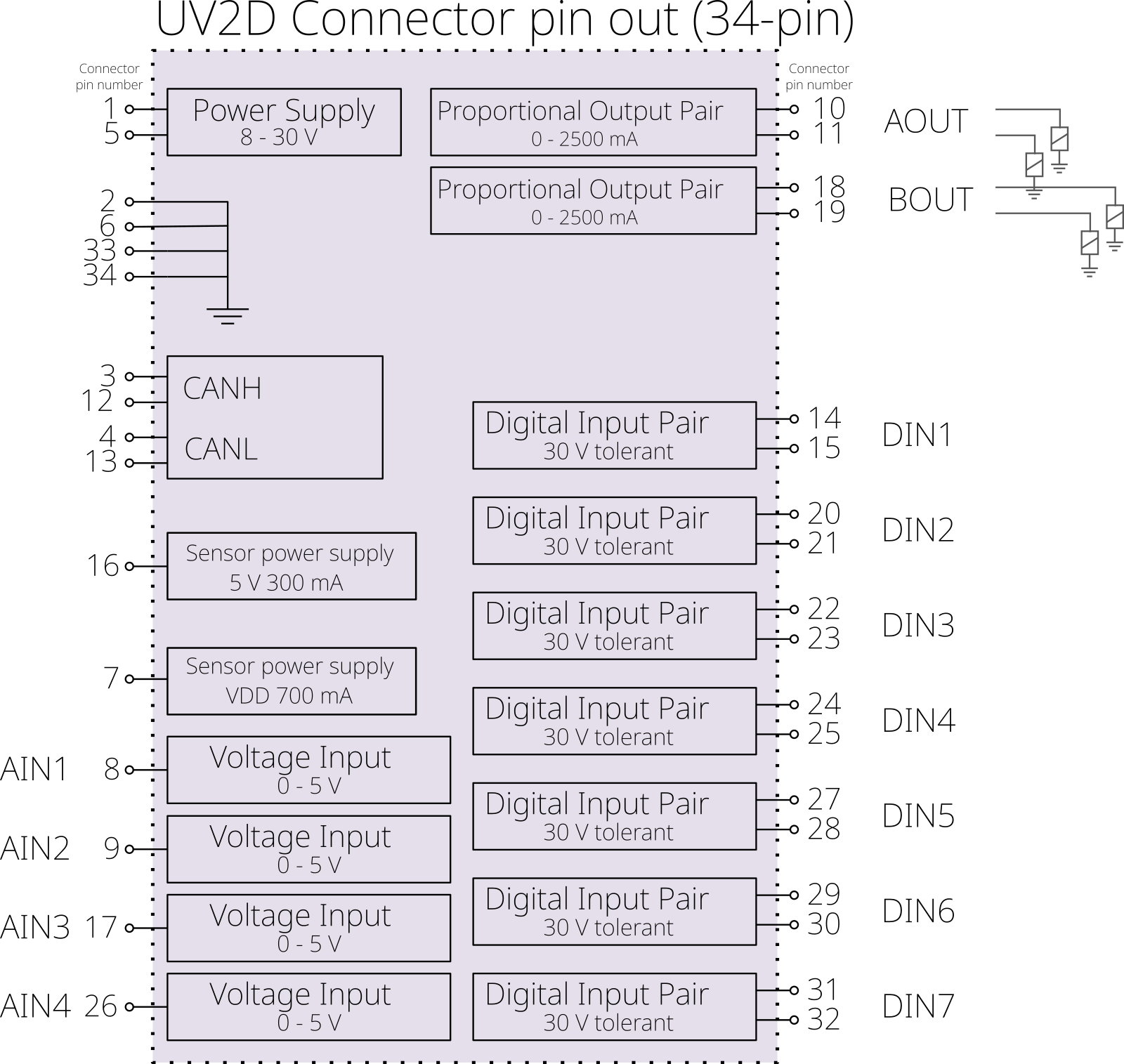

Liitinkaavio
